La gravure chimique permet d’inscrire une information directement dans la matière. Sur une plaque constructeur, une plaque signalétique, une façade métallique ou une pièce technique, le marquage ne doit pas seulement être visible au moment de la pose : il doit rester lisible pendant toute la durée de vie du produit.
Ce procédé de gravure sur métal est adapté aux marquages précis, durables et difficiles à altérer : textes, logos, pictogrammes, graduations, trames, références, numéros de série ou mentions réglementaires. Fabricant d’étiquettes techniques sur mesure depuis 1974, Supratec JMD conçoit des solutions de marquage industriel pour les secteurs où l’identification, la traçabilité et la résistance sont des exigences de production.
Demande de devisDemande de devis
Qu’est-ce que la gravure chimique ?
La gravure chimique est une technique de marquage par enlèvement de matière. Après application d’une couche de protection sur les zones à conserver, le métal est exposé à un bain acide ou alcalin. Les parties non protégées sont attaquées, ce qui fait apparaître le texte, le dessin ou le motif souhaité.
Le résultat peut être en creux ou en relief, avec un rendu mat, brillant, satiné ou brossé selon le support et la finition. Contrairement à un simple marquage en surface, la gravure chimique inscrit l’information dans le métal. Elle devient ainsi durable, lisible et adaptée aux environnements industriels exigeants.
Comment fonctionne le processus de gravure chimique ?
Le processus repose sur une succession d’étapes précises. La plaque métallique est d’abord préparée pour garantir une surface propre et régulière. Les zones à conserver sont ensuite protégées, souvent par une couche de réserve appliquée avec précision. Le support est alors soumis à une attaque chimique contrôlée : le bain agit uniquement sur les parties exposées.
Après la gravure, la pièce est nettoyée, finie puis contrôlée. Cette étape permet de vérifier la netteté des contours, la profondeur du marquage, la lisibilité des informations et la conformité avec le cahier des charges.
- Préparation du support : nettoyage et contrôle de la plaque métallique.
- Protection des zones à conserver : création du masque de gravure.
- Attaque chimique : bain acide ou alcalin sur les zones exposées.
- Finition : nettoyage, rendu final et contrôle qualité.
Quels matériaux peuvent être gravés chimiquement ?
La gravure chimique s’applique principalement aux métaux. Le choix du matériau dépend du rendu attendu, de la durée de vie visée et des contraintes d’utilisation.
Aluminium
L’aluminium est utilisé pour les plaques d’identification, les plaques constructeur et les supports techniques. Lorsqu’il est anodisé, il bénéficie d’une protection de surface qui améliore sa résistance aux abrasions, aux rayures superficielles et aux agents atmosphériques.
Inox
L’inox convient aux environnements plus sévères : humidité, nettoyage fréquent, corrosion, usage extérieur ou atmosphères industrielles. Il est pertinent lorsque la plaque doit rester lisible malgré des contraintes fortes.
Laiton, cuivre et autres métaux
Le laiton est souvent choisi pour des plaques à forte valeur esthétique. Le cuivre et d’autres métaux tendres peuvent aussi être étudiés selon les besoins. Le choix ne se fait pas dans l’absolu : il dépend du support, du rendu, de la précision attendue et de l’environnement réel d’utilisation.
Applications de la gravure chimique
La gravure chimique est utilisée lorsque le marquage doit combiner précision, durabilité et rendu soigné sur métal. Elle concerne aussi bien les supports d’identification que les pièces décoratives ou techniques.

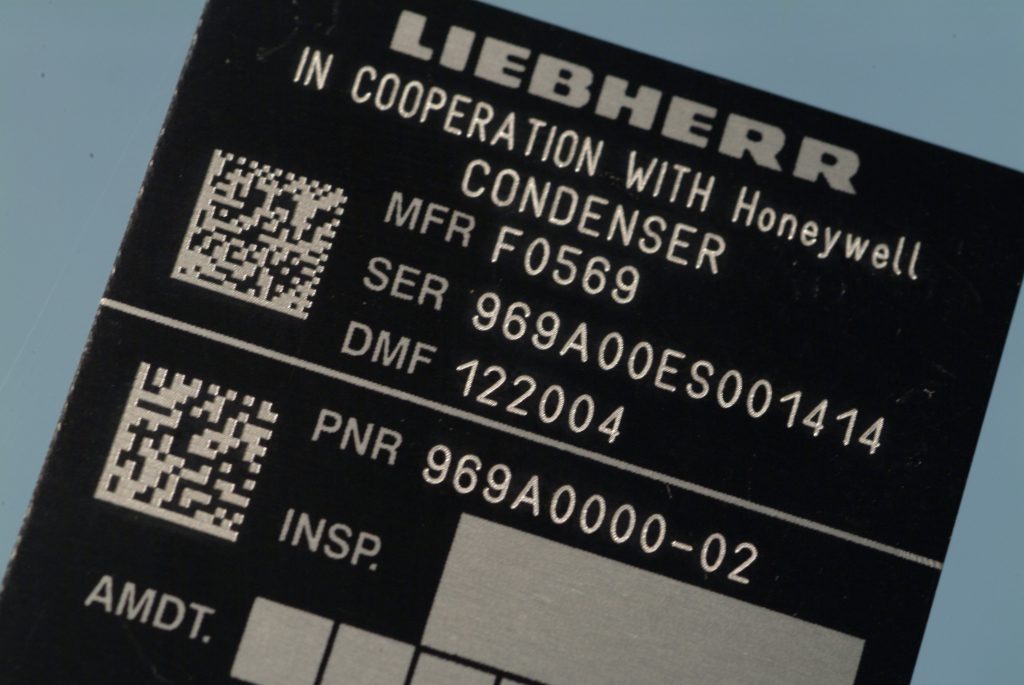

Plaques constructeur et plaques signalétiques
Une plaque constructeur porte des informations essentielles : fabricant, référence, numéro de série, caractéristiques techniques, pictogrammes, normes ou consignes de sécurité. La gravure chimique permet de conserver ces données lisibles dans le temps, y compris en cas de frottements, de nettoyage ou d’exposition extérieure.
Marquage technique industriel
Dans l’aéronautique, l’électronique, le médical, le nautisme, les transports ou le luxe, le marquage contribue à l’identification et à la traçabilité des biens durables. Il peut accompagner une pièce pendant sa fabrication, son contrôle, son assemblage, sa maintenance ou son service après-vente.
Façades, plastrons et pièces métalliques
La gravure chimique convient aussi aux faces avant, plastrons, plaques de commande, interfaces métalliques et supports décoratifs. Elle permet de graver des logos, graduations, pictogrammes, repères ou trames avec un haut niveau de précision.
Les avantages de la gravure chimique
La gravure chimique présente plusieurs avantages lorsqu’il faut produire un marquage durable sur métal.
- Durabilité : l’information est inscrite dans la matière, et non seulement déposée en surface.
- Précision : le procédé respecte les détails fins, les textes, les logos, les trames et certains visuels complexes.
- Rendu technique ou esthétique : la gravure peut être en creux ou en relief, avec différentes finitions.
- Résistance : le marquage est adapté aux environnements soumis aux UV, à l’humidité, aux produits chimiques, au nettoyage, aux chocs ou aux vibrations.
- Polyvalence : elle convient aux plaques d’identification, plaques signalétiques, pièces techniques et supports métalliques personnalisés.
Gravure chimique, gravure mécanique ou gravure laser ?
Le choix du procédé dépend du support, de la profondeur souhaitée, du niveau de détail, des quantités, du rendu visuel et des contraintes d’usage.
La gravure chimique est particulièrement adaptée aux plaques métalliques, aux détails fins, aux trames et aux rendus en creux ou en relief. La gravure mécanique repose sur un enlèvement de matière par outil, avec une profondeur paramétrable. Elle convient aux plaques métalliques, aux étiquettes en métal et aux plastiques bicouches. La gravure laser utilise une forte densité d’énergie pour inscrire en profondeur ou enlever une partie du matériau par évaporation.
Chez Supratec JMD, la technique de marquage est choisie en fonction du besoin réel : support, environnement, lisibilité, durabilité, esthétique, quantité et contraintes de production.
Normes, traçabilité et exigences sectorielles
Dans l’industrie, le marquage ne sert pas seulement à identifier une pièce. Il peut répondre à des exigences de traçabilité, de sécurité, de conformité ou d’export. Un numéro de série, un numéro de lot, un code-barres, un code 2D ou un DataMatrix permet de relier une pièce à son historique : fabrication, contrôle, distribution, maintenance ou fin de vie.
Les contraintes varient selon les secteurs : aéronautique, médical, pharmaceutique, électronique, agroalimentaire, transports, équipements exportés. Pour certains produits destinés à l’Amérique du Nord, la norme UL-969 encadre les systèmes de marquage et d’étiquetage, notamment l’adhésif, les encres et les protections associées. Supratec JMD dispose d’une homologation UL pour répondre aux consultations d’impression et de transformation d’étiquettes adhésives portant la marque UL.
Sécurité et maîtrise du procédé
La gravure chimique implique l’utilisation de bains acides ou alcalins. Elle doit donc être réalisée dans un environnement maîtrisé, avec des procédures adaptées, une protection des opérateurs, une ventilation appropriée et une gestion rigoureuse des produits utilisés.
Pour un industriel, l’enjeu est double : obtenir un marquage fiable et éviter de transférer la complexité du procédé sur ses équipes. Confier la gravure chimique à un spécialiste permet de sécuriser la qualité du rendu, la répétabilité et le respect des contraintes techniques.
Quand choisir la gravure chimique ?
La gravure chimique est pertinente lorsque le marquage doit rester lisible dans le temps, sur un support métallique soumis à des contraintes réelles. Avant de choisir le procédé, plusieurs questions permettent de cadrer le besoin.
- Quel métal utiliser : aluminium, inox, laiton, cuivre ou autre support ?
- La plaque sera-t-elle exposée aux UV, à l’humidité, aux solvants, aux chocs, aux vibrations ou au nettoyage ?
- Le marquage contient-il du texte, un logo, une trame, un pictogramme ou une graduation ?
- La gravure doit-elle être en creux, en relief, mate, brillante, satinée ou brossée ?
- Les informations sont-elles fixes ou variables ?
- Existe-t-il une exigence normative ou sectorielle particulière ?
Supratec JMD : expertise en marquage technique complexe
Supratec JMD développe, conçoit et produit des solutions de marquage technique pour les industriels depuis 1974. Nous intervenons sur des projets où la plaque, l’étiquette ou le support marqué doivent répondre à plusieurs contraintes à la fois : lisibilité, résistance, traçabilité, conformité, esthétique et tenue dans le temps.
Notre parc de production permet de maîtriser en interne plusieurs procédés complémentaires : impression, marquage, gravure, anodisation, complexage, découpe, embossage, usinage, assemblage et collage technique. Cette approche permet de recommander la bonne solution, sans imposer une technique lorsque le besoin en appelle une autre.
Demander une plaque ou un marquage en gravure chimique
Pour étudier votre projet, plusieurs informations permettent de cadrer rapidement le besoin : type de support, matière, dimensions, contenu à graver, rendu souhaité, environnement d’utilisation, quantités et exigences normatives éventuelles.
À partir de ces éléments, Supratec JMD peut vous recommander le procédé le plus adapté : gravure chimique, gravure mécanique, gravure laser, sérigraphie, impression numérique ou combinaison de plusieurs techniques.
Vous avez un projet de plaque métallique, de marquage technique ou d’identification durable ? Transmettez votre cahier des charges à Supratec JMD pour définir la solution la plus adaptée à vos contraintes.
Demande de devisDemande de devis
FAQ sur la gravure chimique
La gravure chimique est-elle durable ?
Oui. Le procédé retire de la matière pour créer le marquage. L’information est donc inscrite dans le métal, ce qui la rend durable et adaptée aux plaques soumises à des contraintes d’usage.
Quels matériaux peut-on graver chimiquement ?
La gravure chimique concerne principalement les métaux, comme l’aluminium, l’inox, le laiton, le cuivre ou d’autres supports compatibles selon le projet.
Quelle différence entre gravure chimique et gravure laser ?
La gravure chimique utilise une attaque par bain acide ou alcalin. La gravure laser utilise une énergie concentrée pour marquer ou enlever une partie du matériau. Le choix dépend du support, du rendu attendu et du niveau de détail recherché.
La gravure chimique convient-elle aux plaques constructeur ?
Oui. Elle est adaptée aux plaques constructeur, plaques signalétiques et plaques d’identification lorsque les informations doivent rester lisibles dans le temps.
Quelles informations transmettre pour une demande de devis ?
Il faut préciser le support, la matière, les dimensions, le contenu à graver, les quantités, l’environnement d’utilisation, le rendu souhaité et les contraintes normatives éventuelles.
