Dans le secteur ferroviaire, une pièce mal identifiée peut ralentir une opération de maintenance, compliquer un contrôle qualité ou fragiliser le suivi documentaire d’un équipement. Un essieu, un bogie, une plaque signalétique, un module embarqué ou une étiquette RFID doivent rester lisibles malgré les vibrations, les chocs, l’humidité, les variations de température, les produits chimiques et les nettoyages répétés.
La traçabilité ferroviaire vise précisément cet objectif : relier chaque composant à une information fiable, exploitable et durable. Fabricant d’étiquettes techniques sur mesure depuis 1974, JMD Etiquettes conçoit des solutions de marquage industriel adaptées aux biens durables et aux environnements exigeants : plaques d’identification, gravure, marquage laser, étiquettes RFID, codes DataMatrix et supports techniques personnalisés.
Pourquoi la traçabilité ferroviaire est-elle indispensable ?
Le matériel ferroviaire est suivi sur de longues durées, avec des cycles de maintenance, de révision, de réparation et parfois de reconditionnement. Sans identification fiable, l’historique d’une pièce devient plus difficile à exploiter. La traçabilité permet de savoir ce qui a été installé, contrôlé, remplacé ou réparé, sur quel équipement, à quelle date et selon quelle procédure.
Elle concerne notamment :
- les composants critiques : bogies, essieux, attelages, châssis, moteurs, pièces de suspension ;
- les équipements électriques et électroniques : relais, capteurs, batteries, modules de communication, systèmes embarqués ;
- les plaques signalétiques techniques : références, numéros de série, dates, données de conformité ;
- les opérations de maintenance, de révision, de gestion de stock et de suivi inter-sites.
Normes GS1 Rail : un langage commun pour identifier les pièces
Les standards GS1 Rail apportent un cadre commun pour structurer l’identification des composants ferroviaires. Ils évitent que chaque fabricant, atelier ou opérateur utilise son propre système de codification, difficile à relire ou à partager.
Grâce à ces standards, une pièce peut être identifiée au niveau de sa famille, de son lot ou de son numéro de série. Cette information peut ensuite être portée par un code DataMatrix, un marquage direct de pièce, une étiquette technique ou une solution RFID. L’intérêt est clair : faciliter l’interopérabilité entre les acteurs du ferroviaire, fiabiliser les échanges de données et améliorer le suivi du cycle de vie des actifs.
Quelles solutions de marquage pour les composants ferroviaires ?
Le choix d’une technologie dépend du support, de la durée de vie attendue, de l’environnement d’usage et du mode de lecture. Une plaque située en intérieur ne subit pas les mêmes contraintes qu’un identifiant fixé sur une pièce métallique exposée aux vibrations ou aux intempéries.
Marquage laser
Le marquage laser convient aux informations fines, lisibles et permanentes : numéros de série, codes DataMatrix, pictogrammes, logos ou données de conformité. Il est particulièrement adapté aux plaques signalétiques, aux composants électroniques, aux boîtiers techniques et aux supports métalliques comme l’aluminium anodisé ou l’acier inoxydable.
Chez JMD Etiquettes, la gravure laser permet d’inscrire en profondeur et de graver par évaporation une partie des matériaux utilisés. Elle répond aux besoins de marquage durable, précis et compatible avec une lecture automatisée.
Gravure mécanique et gravure chimique
La gravure mécanique permet un marquage en creux inaltérable, avec une profondeur paramétrable. Elle est adaptée aux plaques et étiquettes en métal ou en plastique bicouche, notamment pour les repères techniques, les plaques d’instruction ou les supports d’identification destinés aux ateliers.
La gravure chimique sur métal permet, elle aussi, de réaliser un marquage durable, en creux ou en relief, avec une restitution précise des détails. Elle peut être pertinente lorsque le support doit conjuguer lisibilité, finesse d’exécution et résistance dans le temps.
Étiquettes techniques et plaques signalétiques
Toutes les informations n’ont pas vocation à être directement gravées sur la pièce. Une étiquette technique ou une plaque signalétique permet d’intégrer plusieurs données sur un même support : texte lisible par l’opérateur, référence, code DataMatrix, données variables, pictogrammes, informations de conformité ou tag RFID.
JMD Etiquettes maîtrise plusieurs procédés utiles à ces applications : impression sérigraphique, impression numérique, anodisation, complexage, découpe, usinage, assemblage et collage technique. Cette diversité permet de concevoir le support en fonction de son usage réel.
RFID ferroviaire : fiabiliser le suivi des opérations de maintenance
La RFID permet d’accélérer les relevés d’opérations et de relier un équipement physique à son historique numérique. Dans le secteur ferroviaire, son intégration demande toutefois une conception adaptée, car les environnements métalliques peuvent perturber la lecture.
Cas client : Technicentre SNCF

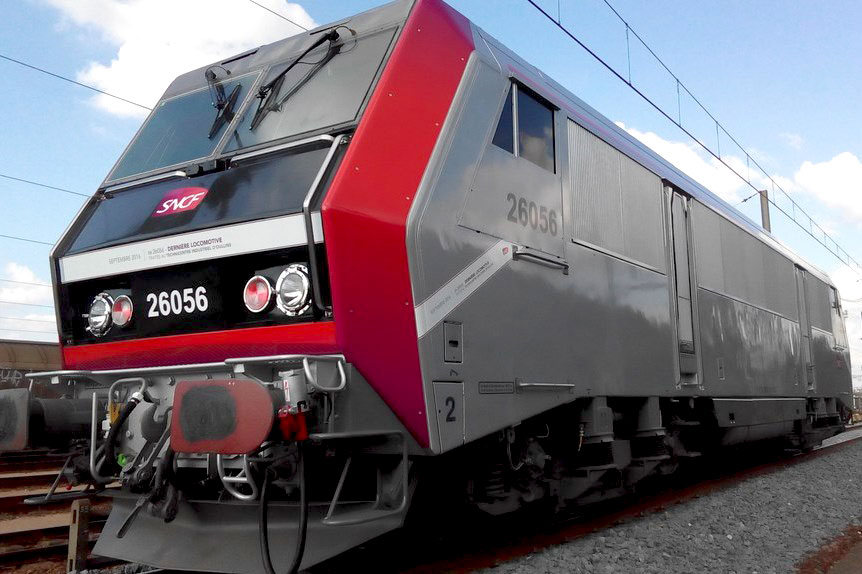

Le Technicentre SNCF a fait appel à JMD Etiquettes pour mettre en place une traçabilité RFID des équipements de radio installés sur les motrices. À chaque intervention, le technicien scanne l’étiquette RFID afin d’effectuer un relevé d’opération et de suivre les opérations de maintenance et de révision.
JMD Etiquettes a sourcé l’antenne RFID selon les contraintes fonctionnelles du projet (fréquence de lecture, capacité mémoire, sécurisation de l’encodage), et a ensuite conçu un packaging sur mesure autour de l’inlay, avec une résistance minimale de 15 ans et une tenue en montée de température jusqu’à 160 °C.

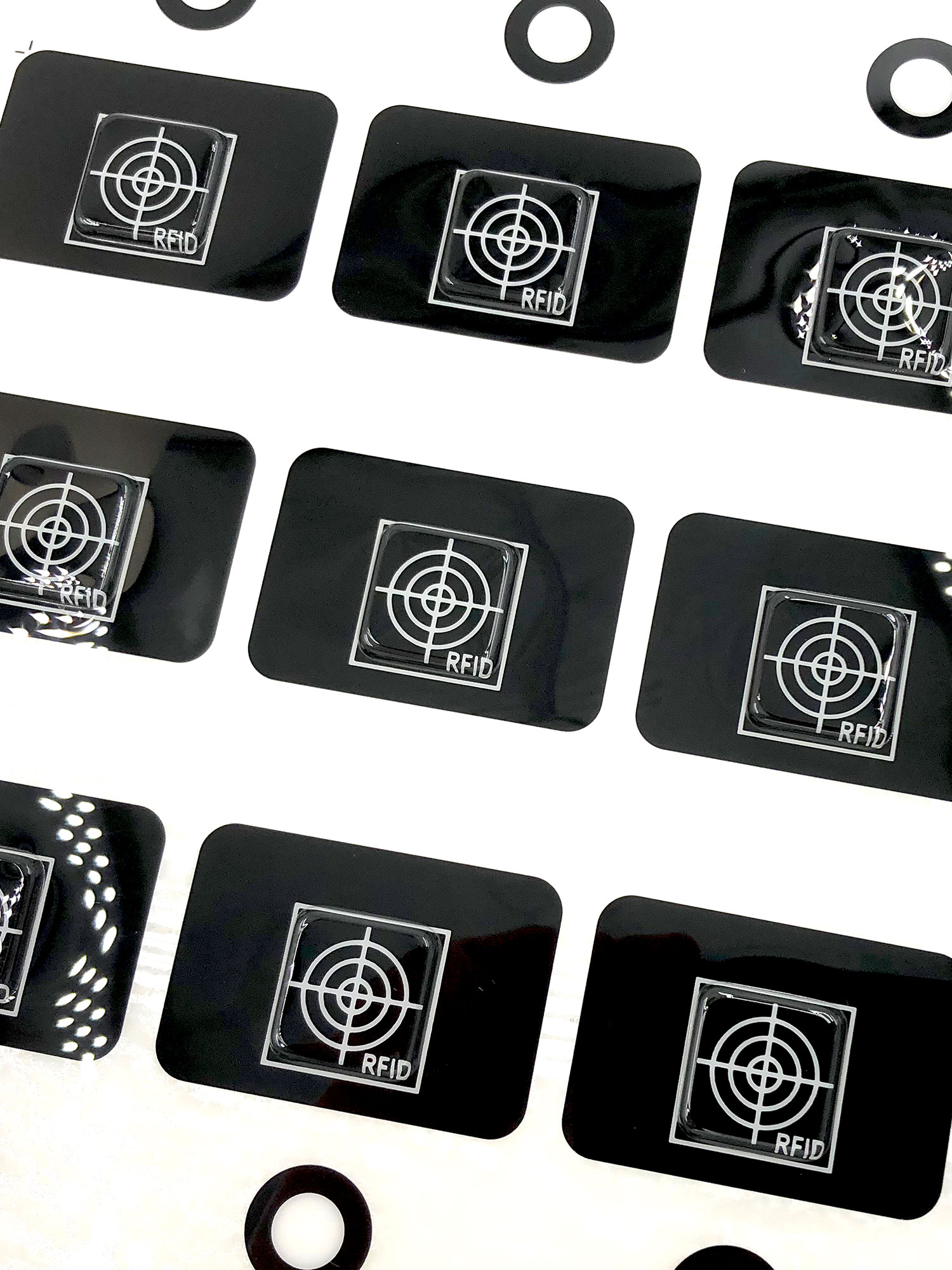

Le résultat : une étiquette industrielle RFID On Metal sur mesure, protégée par un packaging souple thermoformé obtenu par complexage de matières. Cette protection isole l’antenne des perturbations liées au métal et contribue à fiabiliser la lecture en maintenance.
Comment choisir une solution de traçabilité ferroviaire ?
Une solution de marquage ferroviaire doit être pensée comme un système complet : support, matériau, procédé, données, lecture, résistance et intégration aux outils existants. Avant de concevoir le marquage, plusieurs questions doivent être posées :
- quelle pièce doit être identifiée : composant critique, équipement embarqué, plaque technique, outillage ou armoire électrique ?
- quelle information doit être portée : numéro de série, code GS1, DataMatrix, lot, révision, état fonctionnel ou donnée de conformité ?
- comment l’information sera-t-elle lue : lecture visuelle, scan manuel, lecture automatique ou RFID ?
- à quelles contraintes le support sera-t-il exposé : température, humidité, corrosion, chocs, vibrations, produits chimiques, abrasion ?
- quelle durée de vie est attendue : quelques mois, plusieurs années ou plus de 10 ans ?
Les bénéfices d’un marquage ferroviaire durable
Une traçabilité bien conçue réduit les erreurs de saisie, accélère l’identification des pièces, fiabilise les opérations de maintenance et améliore la qualité des données disponibles. Elle facilite aussi la gestion des stocks, le suivi inter-sites, la conformité documentaire, le reconditionnement et la fin de vie des composants.
Pour les équipes terrain, l’intérêt est immédiat : un code lisible, une plaque durable ou une étiquette RFID bien conçue évite de chercher l’information au mauvais endroit. La pièce porte son identité, comme une carte d’identité industrielle attachée à son cycle de vie.
JMD Etiquettes : fabricant de solutions de marquage technique pour le ferroviaire
JMD Etiquettes développe, conçoit et produit des solutions de marquage technique complexe pour les industriels. Notre parc de production de plus de 2 600 m² permet de maîtriser en interne l’impression, la gravure, l’anodisation, le complexage, la découpe, l’usinage, l’assemblage et le collage technique.
Cette maîtrise est décisive pour les projets ferroviaires, où la solution doit être adaptée aux contraintes du terrain : températures, humidité, corrosion, chocs, vibrations, agents chimiques, lecture automatisée, intégration GMAO ou ERP, exigences GS1 Rail et durée de vie élevée.
JMD Etiquettes accompagne les besoins de traçabilité ferroviaire avec des plaques d’identification, étiquettes techniques, marquages laser, gravures mécaniques, codes DataMatrix, étiquettes RFID On Metal et supports résistants conçus sur mesure.
Demande de devisDemande de devis
Questions fréquentes sur la traçabilité et le marquage ferroviaire
Qu’est-ce que la traçabilité ferroviaire ?
La traçabilité ferroviaire consiste à identifier les composants, équipements et opérations associés au matériel roulant ou aux infrastructures. Elle permet de suivre une pièce depuis sa fabrication jusqu’à sa maintenance, sa rénovation ou sa fin de vie.
Pourquoi utiliser les standards GS1 Rail ?
Les standards GS1 Rail facilitent l’identification structurée et interopérable des composants ferroviaires. Ils permettent d’associer chaque pièce à un identifiant exploitable par différents acteurs de la filière.
Le marquage laser est-il adapté au ferroviaire ?
Oui. Le marquage laser est adapté aux plaques signalétiques, composants électroniques, boîtiers techniques, codes DataMatrix, numéros de série et données de conformité. Il offre un marquage précis, lisible et durable.
Pourquoi utiliser une étiquette RFID On Metal ?
Une étiquette RFID On Metal est conçue pour fonctionner sur des supports métalliques. Elle protège l’antenne, limite les perturbations de lecture et permet un suivi fiable des opérations de maintenance, comme dans le projet mené avec le Technicentre SNCF.
Concevoir une solution de marquage ferroviaire adaptée à vos contraintes
Un projet de traçabilité ferroviaire ne se limite pas au choix d’un code ou d’une étiquette. Il doit intégrer la matière, l’environnement, la durée de vie, le mode de lecture et les données à transmettre.
JMD Etiquettes accompagne les industriels du ferroviaire dans la conception de plaques, étiquettes, gravures, marquages laser, solutions RFID et supports techniques sur mesure. L’objectif : garantir une identification fiable, lisible et durable, adaptée aux contraintes réelles de maintenance, de qualité et d’exploitation.
