La gravure mécanique sur métal répond à un besoin simple : inscrire une information dans la matière, de façon lisible, durable et difficilement altérable. Sur une plaque constructeur, une face avant, une pièce mécanique, un boîtier ou une étiquette métallique, le marquage ne doit pas seulement être propre au moment de la livraison. Il doit rester exploitable après manipulation, frottement, exposition à l’humidité, aux UV, aux produits chimiques ou aux variations de température.
Supratec JMD conçoit et fabrique des solutions de marquage industriel sur mesure pour les environnements exigeants. La gravure mécanique fait partie des techniques utilisées pour réaliser un marquage en creux inaltérable, avec une profondeur de gravure paramétrable selon le support, le métal, le rendu attendu et les contraintes d’usage.
Demande de devisDemande de devis
Qu’est-ce que la gravure mécanique sur métal ?
La gravure mécanique est un procédé de marquage par enlèvement de matière. Une machine de gravure vient retirer une fine couche de métal à l’aide d’un outil adapté. Le texte, le logo, le numéro de série, la graduation ou le pictogramme est donc inscrit directement dans la surface du matériau.
Contrairement à une impression déposée sur le support, la gravure mécanique crée un marquage en creux. C’est ce qui la rend particulièrement intéressante pour les plaques métalliques et les étiquettes techniques. L’information n’est pas simplement posée sur le métal : elle fait partie de la pièce.
Cette technique permet de graver des contenus fixes ou variables : références, repères, numéros d’identification, graduations, codes, plaques de signalétique, faces avant, platines, synoptiques ou plaques industrielles. Elle convient aussi aux petites et moyennes séries lorsque chaque pièce doit recevoir une donnée spécifique.
Pourquoi choisir la gravure mécanique sur métal ?
La gravure mécanique est choisie lorsque la tenue du marquage prime sur l’effet décoratif seul. Elle est particulièrement adaptée aux pièces qui doivent rester identifiables pendant toute leur durée de vie.
Sur une plaque d’identification exposée en atelier, par exemple, une simple impression peut finir par s’effacer si la surface est frottée, nettoyée ou soumise à des projections. Une gravure en creux reste lisible plus longtemps, car l’information est inscrite dans le métal. C’est la même logique qu’une graduation sur une règle métallique : le repère doit survivre à l’usage, pas seulement être visible à l’état neuf.
Les principaux avantages de la gravure mécanique
- Marquage durable : l’information est gravée dans la matière, ce qui limite les risques d’effacement par frottement.
- Profondeur de gravure paramétrable : le réglage peut être adapté au métal, à l’épaisseur du support et au niveau de lisibilité attendu.
- Bonne lisibilité : le contraste peut être renforcé par le choix du matériau, de la finition ou d’un remplissage en couleur selon le besoin.
- Adaptation aux données variables : numéros de série, références, repères techniques ou informations de traçabilité peuvent être intégrés au processus.
- Compatibilité avec des supports industriels : plaques, étiquettes métalliques, faces avant, boîtiers, platines ou prototypes.
Les limites à prendre en compte
Comme toute technique de marquage, la gravure mécanique n’est pas le bon choix pour tous les projets. Elle est très pertinente pour un marquage technique durable, mais elle n’est pas toujours la plus adaptée pour reproduire des visuels très fins, des photos, des trames complexes ou des décors très détaillés. Dans ces cas, la gravure chimique, la gravure laser, la sérigraphie ou l’impression numérique peuvent être plus appropriées.
Le choix dépend aussi de la géométrie de la pièce. Une surface plane se prête plus facilement à la gravure mécanique qu’une zone très irrégulière. Pour certaines pièces cylindriques, usinées ou déjà assemblées, une étude préalable permet de vérifier la faisabilité.
Quels métaux peut-on graver mécaniquement ?
La gravure mécanique peut être utilisée sur plusieurs métaux, à condition d’adapter l’outil, la vitesse, la profondeur et la méthode de maintien du support. Le choix du métal ne dépend pas uniquement du rendu. Il dépend surtout de l’environnement d’utilisation.
Aluminium
L’aluminium est très utilisé pour les plaques d’identification, les faces avant, les plaques signalétiques et les supports industriels légers. Il se grave bien et permet d’obtenir un rendu net. Lorsqu’il est anodisé, il bénéficie aussi d’une protection de surface intéressante contre les abrasions superficielles et les agressions atmosphériques, sous réserve d’un traitement adapté.
Inox
L’acier inoxydable est privilégié lorsque la plaque doit résister à un environnement exigeant : humidité, nettoyage fréquent, produits chimiques, milieu industriel ou exposition extérieure. La gravure mécanique sur inox permet d’obtenir un marquage durable, avec une excellente tenue mécanique.
Laiton
Le laiton est souvent choisi pour des plaques professionnelles, des plaques signalétiques ou des réalisations qui demandent un rendu plus valorisant. Il offre un aspect visuel particulier, plus chaud que l’acier ou l’aluminium, tout en restant compatible avec une gravure nette.
Cuivre et autres matériaux tendres
Le cuivre et certains matériaux tendres peuvent aussi être usinés ou gravés selon les contraintes du projet. Supratec JMD dispose d’une expertise en usinage de matières tendres, avec des opérations possibles sur aluminium, laiton, cuivre, Téflon, PMMA et autres supports techniques.
Gravure mécanique, gravure laser ou gravure chimique : quelle technique choisir ?
La bonne méthode de gravure dépend du métal, du niveau de détail, du volume, de l’environnement d’usage et du rendu attendu. La gravure mécanique n’est donc pas à opposer systématiquement à la gravure laser ou à la gravure chimique. Ces techniques répondent à des contraintes différentes.
| Technique | Principe | Points forts | À privilégier pour |
| Gravure mécanique | Enlèvement de matière par outil de gravure | Marquage en creux durable, profondeur paramétrable, bonne tenue aux frottements | Plaques métalliques, étiquettes techniques, graduations, pièces mécaniques, données variables |
| Gravure laser | Marquage par faisceau laser, avec évaporation ou modification du matériau | Grande précision, rapidité, marquage fin, bonne répétabilité | Petits caractères, codes, marquage profond, séries nécessitant de la rapidité |
| Gravure chimique | Attaque contrôlée du métal pour créer une gravure en creux ou en relief | Très bonne restitution des détails, possibilité de nuances de trame, rendu précis | Visuels fins, plaques décoratives ou techniques, détails complexes, photos incrustées dans la matière |
| Sérigraphie | Dépôt d’encre sur le support | Maîtrise des couleurs, rendu visuel qualitatif, bonne durabilité selon encres et support | Faces avant, signalétique, pictogrammes, aplats de couleur, marquages lisibles à distance |
| Impression numérique | Impression pilotée par ordinateur | Délais courts, personnalisation, gestion de données variables, souplesse de production | Petites séries, visuels personnalisés, textes variables, prototypes |
Applications courantes de la gravure mécanique sur métal
La gravure mécanique est utilisée dans de nombreux contextes industriels. Elle convient dès qu’une information doit accompagner durablement une pièce, un équipement ou un produit fini.

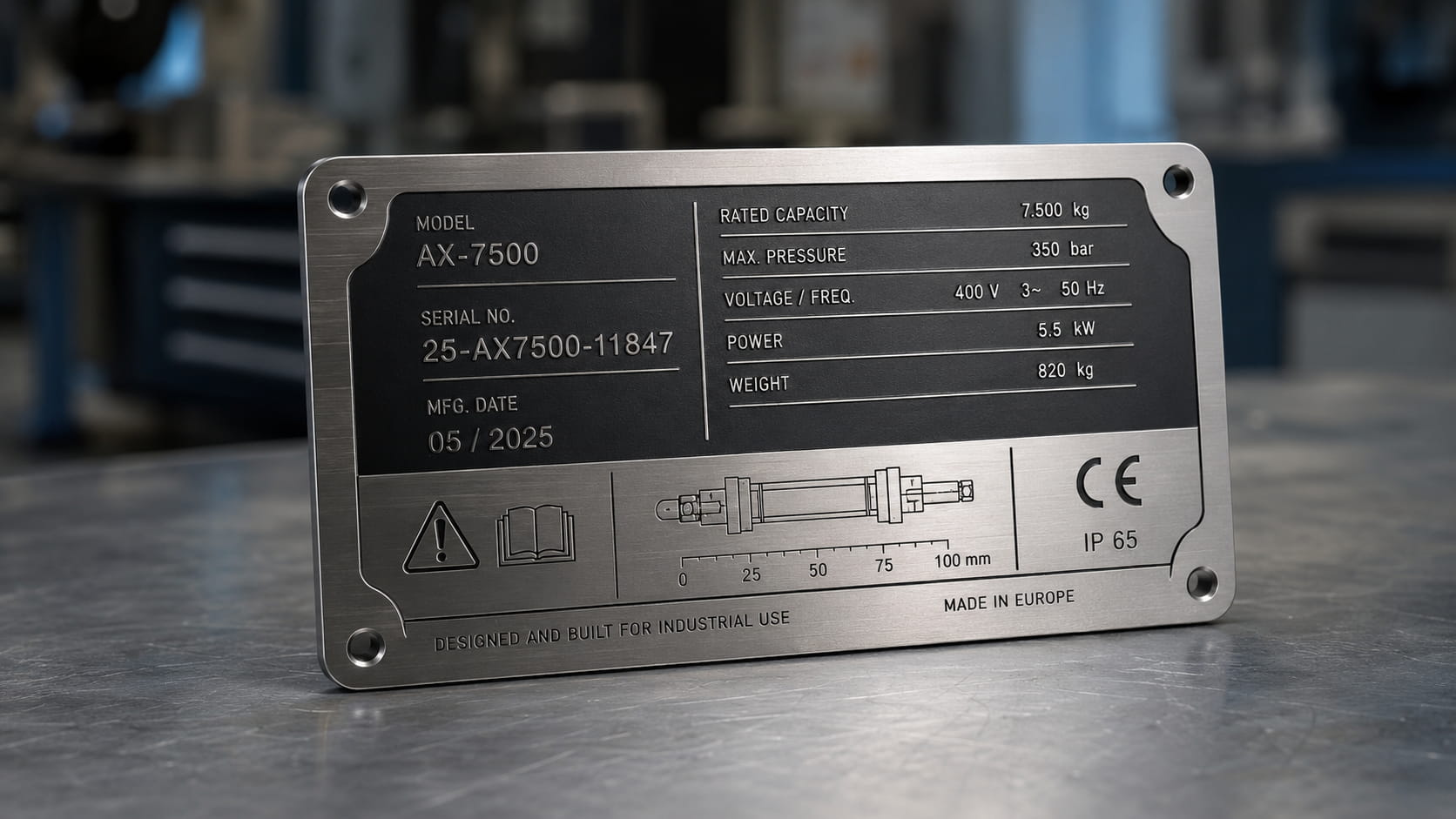

Plaques d’identification et plaques constructeur
Une plaque constructeur doit rester lisible pendant toute la durée de vie de l’équipement. Elle peut contenir un nom de fabricant, une référence, un numéro de série, une puissance, une tension, un pictogramme ou une information réglementaire. La gravure mécanique sur métal permet de sécuriser cette identification, même lorsque la plaque est manipulée ou exposée à un environnement contraignant.
Étiquettes métalliques de traçabilité
Dans l’aéronautique, l’électronique, le médical, le nautisme, les transports ou l’industrie, les biens durables doivent être identifiés, suivis et parfois sécurisés. Une étiquette métallique gravée peut intégrer des variables propres à chaque produit : numéro de lot, code interne, référence, date, repère de contrôle ou identifiant technique.
Faces avant, faces arrière et platines
Les faces avant et platines techniques nécessitent souvent un marquage précis : repères de boutons, pictogrammes, graduations, schémas fonctionnels, synoptiques, inscriptions de commande. La gravure mécanique peut être pertinente lorsque ces informations doivent résister aux manipulations, aux nettoyages et aux frottements.
Pièces mécaniques et pièces usinées
La gravure mécanique peut être réalisée sur des pièces mécaniques, des prototypes, des moules, des électrodes ou des pièces usinées. Elle sert alors à identifier, repérer, graduer ou différencier une pièce dans un ensemble. Dans un atelier, un repère gravé évite les ambiguïtés : il reste visible là où une étiquette collée pourrait se décoller ou se dégrader.
Signalétique industrielle
La signalétique industrielle doit combiner lisibilité, résistance et cohérence avec le support. Une plaque métallique gravée peut être utilisée pour identifier une machine, un coffret, une zone de commande, un accès, une consigne ou un équipement exposé à des conditions difficiles.
Comment choisir la bonne technique de gravure sur métal ?
Le choix d’une technique de gravure ne se limite pas à une préférence entre laser, mécanique ou chimique. Il part de l’usage réel du support. Une plaque installée en intérieur, sur une machine peu exposée, ne subit pas les mêmes contraintes qu’une étiquette métallique posée en milieu humide, salin ou chimique.
Les questions à se poser avant de lancer un projet
- Quel métal sera utilisé ? aluminium, inox, acier, laiton, cuivre ou autre matériau.
- La pièce sera-t-elle exposée ? UV, humidité, corrosion, chocs, vibrations, produits chimiques, nettoyage fréquent.
- Quel contenu doit être gravé ? texte fixe, logo, numéro de série, graduation, pictogramme, code ou données variables.
- Quel niveau de détail est attendu ? lettres simples, petits caractères, traits fins, trames, visuel complexe.
- Quelle durée de vie est visée ? usage temporaire, identification longue durée, traçabilité sur toute la vie du produit.
- Quel rendu final est recherché ? purement technique, esthétique, contrasté, discret, premium ou très visible.
- Quelles quantités sont prévues ? prototype, petite série, production récurrente, séries avec variables.
Ces éléments permettent d’orienter le choix du matériau, de la machine, du processus de marquage et des finitions. Pour un même projet, plusieurs solutions peuvent être envisageables. Une plaque en aluminium anodisé gravée mécaniquement, une plaque inox marquée au laser fibre ou une gravure chimique sur métal ne répondront pas exactement au même cahier des charges.
Pourquoi confier votre gravure mécanique sur métal à Supratec JMD ?
Supratec JMD fabrique des étiquettes techniques et solutions de marquage sur mesure depuis 1974. Nous intervenons sur des projets où le marquage doit répondre à des contraintes précises : résistance aux températures, à l’humidité, à la corrosion, aux chocs, aux vibrations ou aux agressions extérieures.
Notre parc de production de plus de 2 600 m² regroupe plusieurs pôles internes : impression, marquage, gravure, anodisation, complexage, découpe, embossage, usinage, assemblage et collage technique. Cette intégration permet de recommander le bon procédé, plutôt que de forcer un projet vers une seule technique.
Pour une plaque métallique, Supratec JMD peut ainsi étudier la gravure mécanique, la gravure laser, la gravure chimique, la sérigraphie, l’impression numérique ou une combinaison de plusieurs procédés. L’objectif reste le même : obtenir une solution lisible, durable et cohérente avec l’environnement d’utilisation.
Pour étudier votre projet de gravure mécanique sur métal
Chaque projet de gravure sur métal commence par une analyse précise de votre besoin : support, matière, dimensions, épaisseur, contenu à graver, profondeur attendue, rendu souhaité, environnement d’utilisation, quantités, données variables et exigences normatives éventuelles.
À partir de ces informations, Supratec JMD vous oriente vers le procédé le plus cohérent (gravure mécanique, gravure laser, gravure chimique, sérigraphie, impression numérique, anodisation ou usinage complémentaire) afin de produire un marquage lisible, durable et adapté à vos conditions réelles d’utilisation.
Vous avez une plaque, une étiquette métallique ou une pièce industrielle à graver ? Transmettez votre cahier des charges à Supratec JMD pour définir le matériau, la technique de gravure et les finitions les plus adaptées à votre usage.
Demande de devisDemande de devis
FAQ sur la gravure mécanique sur métal
La gravure mécanique est-elle adaptée à tous les métaux ?
Elle peut être utilisée sur plusieurs métaux, notamment l’aluminium, l’inox, l’acier, le laiton ou le cuivre. La faisabilité dépend toutefois de la dureté du matériau, de l’épaisseur, de la surface à graver, de la profondeur souhaitée et de la géométrie de la pièce.
Quelle est la différence entre la gravure mécanique et la gravure laser ?
La gravure mécanique enlève de la matière avec un outil de coupe. Elle crée un marquage en creux dont la profondeur peut être paramétrée. La gravure laser utilise un faisceau pour marquer ou graver le matériau, avec une grande précision et une bonne vitesse d’exécution. Le choix dépend du métal, du niveau de détail, du volume et de l’usage final.
La gravure mécanique résiste-t-elle aux frottements ?
Oui, c’est l’un de ses principaux intérêts. Comme le marquage est inscrit dans la matière, il résiste mieux aux frottements qu’un simple dépôt en surface. Pour les environnements très agressifs, le choix du métal et des finitions reste toutefois déterminant.
Peut-on graver des numéros de série ou des données variables ?
Oui. La gravure mécanique peut intégrer des variables comme des numéros de série, références, repères, codes ou informations de traçabilité. C’est particulièrement utile pour les plaques constructeur, les étiquettes métalliques et les pièces industrielles.
Quand faut-il préférer la gravure chimique ?
La gravure chimique est pertinente lorsque le projet demande une restitution très fine des détails, une gravure en creux ou en relief, des nuances de trame ou un rendu visuel complexe. Elle peut être plus adaptée que la gravure mécanique pour certains décors, visuels techniques ou photos incrustées dans la matière.
Quel équipement faut-il pour graver du métal ?
La gravure métal nécessite une machine adaptée au procédé choisi : machine de gravure mécanique, machine de marquage laser, laser fibre pour certains métaux, équipement de gravure chimique ou moyens d’usinage complémentaires. En contexte industriel, le choix de l’équipement dépend du matériau, de la précision, de la vitesse, de la répétabilité et du niveau de finition attendu.
Comment obtenir un devis pour une gravure mécanique sur métal ?
Le plus simple est de transmettre les plans, dimensions, quantités, matière, contenu à graver et contraintes d’usage. Supratec JMD pourra alors vérifier la faisabilité, proposer le procédé de marquage le plus cohérent et définir les finitions adaptées à votre environnement.
